PADS-VIA输不出解决方法

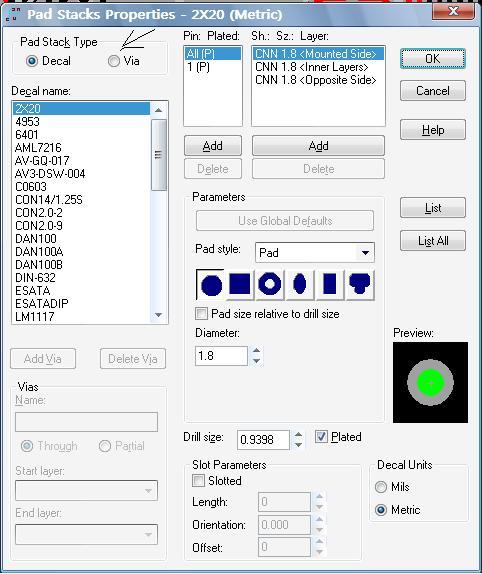

1. 在主菜单Setup下，点击Pad Stacks...
2. Pad Stack Type 选择 Via
3. Decal name 选择 STANDARDVIA
4. Vias Name 选择 Through
5. 点击OK，接下来再输出就会有via孔
